變壓器耐壓不良,如何解?
作者: 來源:器件之光 時間:2024-06-23 瀏覽:Loading... 點贊:0次
      耐壓,是變壓器的重要基本參數之一。果出現耐壓不良,容易導致變壓器在工作時擊穿燒毀。

      在變壓器中,我們常說的耐壓包括繞組對繞組的耐壓、繞組對磁芯的耐壓。以下圖一款EE40(9+9)PIN變壓器為舉例:繞組對繞組的耐壓,是指初級對初級的耐壓、次級對次級的耐壓,初級對次級的耐壓;繞組對磁芯的耐壓,是指初級對磁芯的耐壓、次級對磁芯的耐壓。


      更加詳細的說明:初級對初級的耐壓為N1 to N4,N1 to N6,N4 to N6的耐壓;次級對次級的耐壓為(N2+N3)to N5 的耐壓;初級次級的耐壓為(N1+N4+N6)  to (N2+N3+N5) 的耐壓。初級對磁芯的耐壓是指N1/N4/N6 to 磁芯 的耐壓,N2/N3/N5 to 磁芯的耐壓。

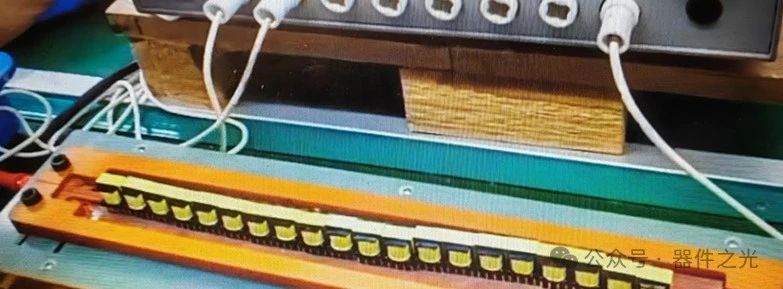

      這其中,以初級次級的耐壓要求最高,一般在3750VAC以上,常常以耐壓機+兩排治具(可調距離)完成測試。

      其他耐壓多以點測方式完成,根據應用和工藝設定,多在1000~1750AC之間。也有部分采用探針治具,一次性完成繞組對繞組的測試。


      在變壓器中,兩個非絕緣體之間,基本1mm距離滿足1000VAC。在變壓器工藝中,如果出現耐壓不良,必然是距離不夠的問題。

      由此分析,PIN腳線頭過長(高)、連錫必然會(huì )導致耐壓不良,因為此異常導致兩個導體距離的縮短。

      其次,漆包線破損、三層絕緣線熔損過深、骨架破損(碳化)、絕緣膠帶破損、反折膠帶破損、背膠不到位降低兩個導體之間的絕緣能力,也會(huì )導致耐壓不良。

      除此之外,助焊劑過多、絕緣油未干也會(huì )導致耐壓不良。線包大,組裝時容易擠壓導致膠帶破損,從而耐壓不良。對于設計而言,爬電距離不夠,也會(huì )導致批量性耐壓不良。


      值得一提的是,變壓器的耐壓不良,往往與結構、材料、工藝(作業方法)、設備、環境等多種因素有關,需要結合實際產品分析原因,找到解決辦法。
