元器件知識:電感在電路中的主要作用及工作原理
作者: 來源:電路大講堂 時間:2024-04-15 瀏覽:Loading... 點贊:0次

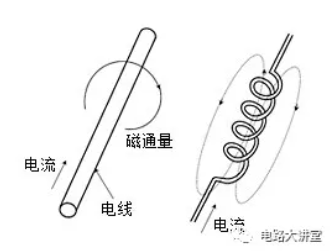

電感是導線內通過交流電流時,在導線的內部及其周?chē)a(chǎn)生交變磁通,導線的磁通量與生產此磁通的電流之比。

電感器在電路中主要起到濾波、振蕩、延遲、陷波等作用,還有篩選信號、過濾噪聲、穩定電流及抑制電磁波干擾等作用。電感在電路最常見的作用就是與電容一起,組成LC濾波電路。電容具有“阻直流,通交流”的特性,而電感則有“通直流,阻交流”的功能。如果把伴有許多干擾信號的直流電通過LC濾波電路,那么,交流干擾信號將被電感變成熱能消耗掉;變得比較純凈的直流電流通過電感時,其中的交流干擾信號也被變成磁感和熱能,頻率較高的最容易被電感阻抗,這就可以抑制較高頻率的干擾信號。



電感器具有阻止交流電通過而讓直流電順利通過的特性,頻率越高,線圈阻抗越大。因此,電感器的主要功能是對交流信號進行隔離、濾波或與電容器、電阻器等組成諧振電路。

    電感的工作原理



電感線圈當加上交流電時,自身電流變化,引起自身磁通量發生變化而引起感應電動勢,這種現象叫自感,自感電流的方向總是阻礙引起自感的電流變化,當交流電流增強時,自感電流跟交流電方向相反,當交流電流減弱時,自感電流跟交流電方向相同,這樣對交流就具有阻截作用。

1、自感

當線圈中有電流通過時,線圈的周?chē)蜁?huì )產生磁場。當線圈中電流發生變化時,其周?chē)拇艌?chǎng)也產生相應的變化,此變化的磁場可使線圈自身產生感應電動勢(電動勢用以表示有源元件理想電源的端電壓)。

2、互感

兩個電感線圈相互靠近時,一個電感線圈的磁場變化將影響另一個電感線圈,這種影響就是互感?;ジ械拇笮∪Q于電感線圈的自感與兩個電感線圈耦合的程度,利用此原理制成的元件叫做互感器。

用途:電感按電感的作用可分為振蕩電感,校正電感,顯像管偏轉電感,阻流電感,濾波電感,隔離電感,被償電感等。

1、振蕩電感又分為電視機行振蕩線圈,東西枕形校正線圈等。

2、顯像管偏轉電感分為行偏轉線圈和場偏轉線圈。

3、阻流電感(也稱阻流圈)分為高頻阻流圈,低頻阻流圈,電子鎮流器用阻流圈,電視機行頻阻流圈和電視機場頻阻流圈等。

4、濾波電感分為電源(工頻)濾波電感和高頻濾波電感等。


總之,當電感線圈接到交流電源上時,線圈內部的磁力線將隨電流的交變而時刻在變化著,致使線圈產生電磁感應。這種因線圈本身電流的變化而產生的電動勢,稱為“自感電動勢”。由此可見,電感量只是一個與線圈的圈數、大小形狀和介質有關的一個參量,它是電感線圈慣性的量度而與外加電流無關。
